●本裝置由除靜電電極、高壓電源及連接它們的高壓電纜構成。
SAT系列是符合PL法、附帶安全裝置的外加電壓式除靜電裝置,由除靜電電極、高壓電源及連接它們的高壓電纜、高壓分歧器構成。
●SAT系列搭載在高壓電源上的安全裝置是檢測除靜電電極或高壓電纜的異常電流,並切斷高壓電源的過電流保護裝置。
●本裝置是交流電暈放電式除靜電裝置,除靜電性能穩定,正負離子平衡良好。
●高壓電源搭載符合PL法的安全裝置,保持高可靠性。
●安全裝置採用檢測變壓器的次級高壓過電流的方式,檢測精度非常高。
檢測到除靜電電極或高壓電纜的異常洩漏電流時,切斷高壓電源,同時顯示警報。
●高壓電纜採用屏蔽電纜,阻隔高壓電纜發生的雜訊。
●SAT的連接器能與現有的杆型、點型、空氣型等所有的除靜電電極組合。
●不同類型的連接器時,可用轉換接頭轉換器電纜連接。
型式 | AT-10 (※2)已停產 | |
輸入電源(※1) | AC110-120、220-240V | |
選擇開關可切換輸入電源 | ||
電源線 | 1.8m 附2P插頭 | |
容量 VA | 20 | |
使用高壓電源 | 商用頻率交流型電源(繞組型高壓電源) | |
輸出電壓 | AC7.0kV | |
容許輸出電流 | 2.3mA | |
使用環境 | 周圍温度:0~40℃ | |
本體尺寸 mm(W×H×D) | 90×220×110 | |
質量 kg | 3.8 | |
警報功能 | 無 | |
可連接電極 配線長度 |
總計8m | |
附件 | 使用説明書 |

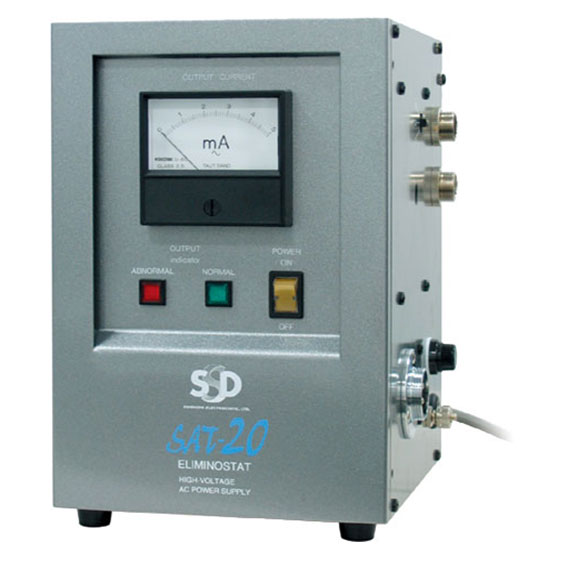

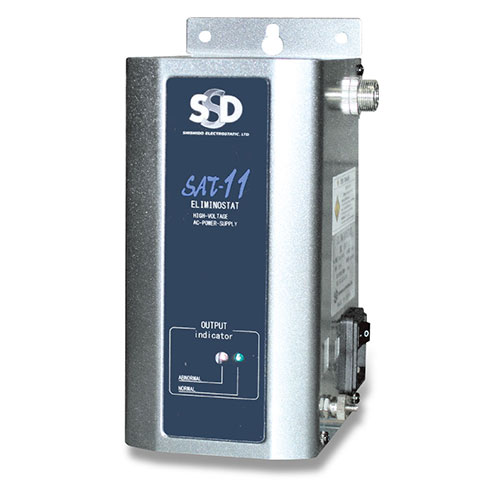

型式 | SAT-11 (※2) | SAT-20-2 | SAT-30 |
輸入電源(※1) | AC110-120、220-240V | ||
選擇開關可切換輸入電源 | |||
電源線 | 1.8m 附3P插頭 | ||
容量 VA | 25 | 40 | |
使用高壓電源 | 商用頻率交流型電源(繞組型高壓電源) | ||
輸出電壓 | AC7.0kV | ||
容許輸出電流 | 2.5mA | 最大5.0mA (可切換設定2mA・ 3.5mA・5mA) |
最大5.0mA (以每1μA為單位, 可進行上限・下限設定) |
使用環境 | 周圍温度:0~40℃ | ||
本體尺寸mm(W×H×D) | 90×220×110 | 150×230×180 | 150×230×180 |
質量 kg | 3.6 | 6.0 | |
警報功能(※3) | 過電流檢知回路作動時過負載蜂鳴器、LED顯示、並切斷高壓 | ||
警報接點輸出 | 過電流檢知回路作動時NO、NC接點輸出 | ||
警報接點額定負荷 | - | 最大電壓: AC250V、DC30V 最大電流: 5A(NO) 3A(NC) |
最大電壓:250V 最大電流:5A |
可連接的電極·配線長度 | 總計8m以下 | 電極長≦10m+電纜長≦12m | |
附件 | 使用説明書、AC電源輸入線 (100V用 3P插頭)2.0m |
使用説明書、警報輸出用金屬連接器・3P配接器・ SAT用護套(未使用的高壓端子保護用) |
|
選購件 | 警報輸出線 5m(OCBL11-5M)、 10m(OCBL11-10M) |
- |
