日本遠藤工業ENDO KOGYO設計 集電環(滑環‧集電滑環‧導電滑環)
SR系列室內規格
構成概要：
碳刷：銅刷
鏈結：銅合金
碳刷彈簧：彈簧鋼
碳刷座：壓鑄銅
旋轉方向：CW-CCW
環境溫度：-10℃～+50℃
符合RoHS規範。
額定電流20A (額定電壓AC600V)
| 型式 | 環數 | 絕緣抵抗 MΩ |
容許轉速 rpm |

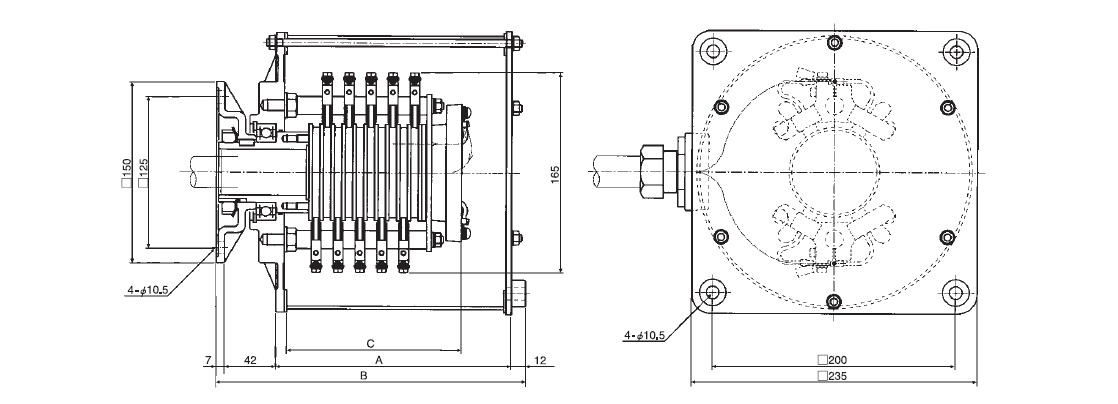

外觀尺寸mm | 質量 kg |
||
|---|---|---|---|---|---|---|---|
| A | B | C | |||||
| SR-1303 | 3 | 50 | 60 | 142 | 203 | 83 | 8.0 |
| SR-1304 | 4 | 142 | 203 | 92 | 8.0 | ||
| SR-1306 | 6 | 159 | 220 | 110 | 8.5 | ||
| SR-1308 | 8 | 177 | 238 | 132 | 9.0 | ||
| SR-1310 | 10 | 195 | 256 | 150 | 9.5 | ||
| SR-1312 | 12 | 212 | 273 | 168 | 10.0 | ||
| SR-1314 | 14 | 232 | 293 | 192 | 10.5 | ||
| SR-1316 | 16 | 257 | 318 | 210 | 11.0 | ||
| SR-1318 | 18 | 297 | 358 | 237 | 12.0 | ||
| SR-1320 | 20 | 297 | 358 | 255 | 12.0 | ||
| SR-1322 | 22 | 337 | 398 | 273 | 13.0 | ||
| SR-1324 | 24 | 337 | 398 | 291 | 13.0 | ||
| SR-1326 | 26 | 377 | 438 | 309 | 14.0 | ||
| SR-1328 | 28 | 377 | 438 | 327 | 14.0 | ||
| SR-1330 | 30 | 432 | 493 | 345 | 15.0 | ||
| SR-1332 | 32 | 432 | 493 | 363 | 15.0 | ||
※絕緣抵抗為DC500V時的測定值。
額定電流50A (額定電壓AC600V)
| 型式 | 環數 | 絕緣抵抗 MΩ |
容許轉速 rpm |
外觀尺寸mm | 質量 kg |
||
|---|---|---|---|---|---|---|---|
| A | B | C | |||||
| SR-3303 | 3 | 50 | 60 | 142 | 203 | 93.5 | 8.0 |
| SR-3304 | 4 | 159 | 220 | 106.5 | 8.5 | ||
| SR-3306 | 6 | 195 | 256 | 132.5 | 9.5 | ||
| SR-3308 | 8 | 212 | 273 | 162.5 | 10.0 | ||
| SR-3310 | 10 | 232 | 293 | 188.5 | 10.5 | ||
| SR-3312 | 12 | 257 | 318 | 214.5 | 11.0 | ||
※絕緣抵抗為DC500V時的測定值。
額定電流100A (額定電壓AC600V)
| 型式 | 環數 | 絕緣抵抗 MΩ |
容許轉速 rpm |
外觀尺寸mm | 質量 kg |
||
|---|---|---|---|---|---|---|---|
| A | B | C | |||||
| SR-4303 | 3 | 50 | 60 | 177 | 238 | 114.5 | 9.0 |
| SR-4304 | 4 | 195 | 256 | 133.5 | 9.5 | ||
※絕緣抵抗為DC500V時的測定值。
