塗裝機器

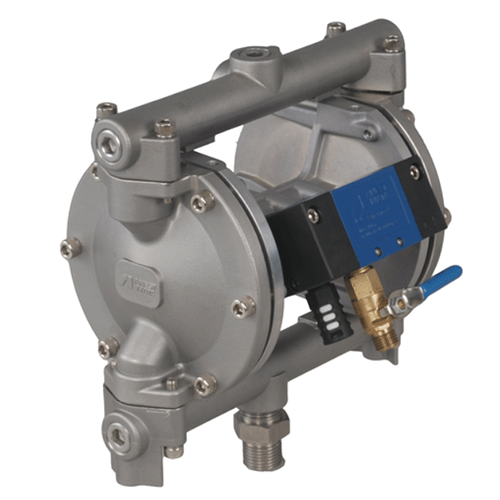

小型・中型隔膜式幫浦(單體)
最適合用於穩定的塗料供應需求。(DDP-70,90)

塗料的穩定供應
 為克服幫浦作業中的運作不良(切換不良),將ANEST IWATA原創的雙管結構氣動閥加以改良,並安裝於全部型號上。
 因此,幫浦幾乎不會停止且可對應於生產線與自動設備上,成為更讓人信任的隔膜式幫浦。

縮短換色以及清洗的時間
 全型式於塗料室內進行了鏡面加工處理,除了可於短時間內進行換色與清洗外,也有助於清洗溶劑的使用量與廢溶劑的降低。

豐富的產品種類
 配合必要的吐出量與塗料的種類,可從合計8種類型的幫浦中進行挑選。本公司也可以針對使用者的作業環境提出合適的建議。


●隔膜式幫浦(單體) 小型‧中型 DDP-70、90系列
型式 空氣壓力
使用範圍
Mpa
來回1次的
大約吐出量
mℓ
每分鐘最大
來回次數
最大吐出量
ℓ/min
※1
每分鐘來回
30次的吐出量
塗料黏度參考
mPa·s
質量
kg
尺寸
mm
(長寬高)
DDP-70B 0.15〜0.7 20 300 6 0.6 190以下
(60秒/NK-2以下)
2 173×113×143
DDP-70BN 0.15〜0.7 20 300 6 0.6 190以下
(60秒/NK-2以下)
3.2 173×113×143
DDP-90E 0.15〜0.7 50 200 10 1.5 300以下
(100秒/NK-2以下)
3.1 186×213×220
DDP-90EN 0.15〜0.7 50 200 10 1.5 300以下
(100秒/NK-2以下)
5 186×213×220
本體接液部材質:型號N結尾為不銹鋼,其餘為鋁。
壓力倍率 1:1
使用溫度範圍:5〜40℃
空氣供給口:G1/4B(PF1/4公)
塗料吐出口:DDP-70B(N):Rc1/4 (PT1/4母) DDP-90E(N):Rc3/8 (PT3/8公)
塗料吸入口:DDP-70B(N):Rc1/4 (PT1/4母) DDP-90E(N):G1/2B (PF1/2公)
※1 流體:清水、無負荷時,使用幫浦單體於塗料吐出口的數值。
※2 可使用的黏度會隨塗料吸入管以及吐出配管而有所不同。
