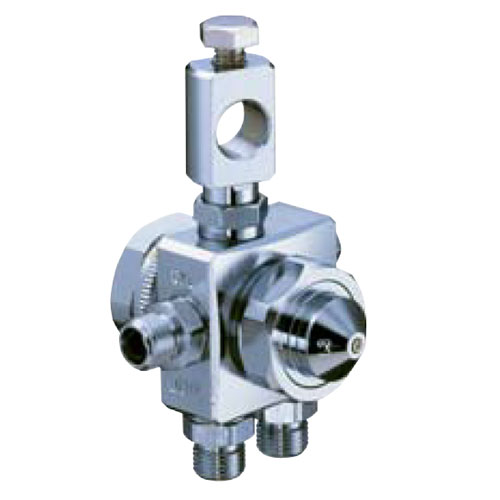

●ST-6 圓吹・平吹両用
ST-6系列的標準型。
將塗裝以及沖壓油、各種油脂經過低壓霧化後,防止油霧飛濺。
有噴幅調節器,可改變平吹的大小範圍。

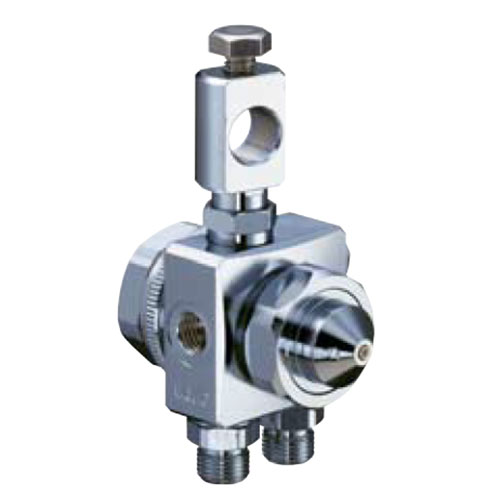

●ST-6SK 極細圓吹型
極細圓吹,適用於小型標記與細線條。移動產品或是噴槍即可拉出線條。
少量噴塗時可不需遮蔽,直接進行塗裝。最小圓吹φ2mm起。

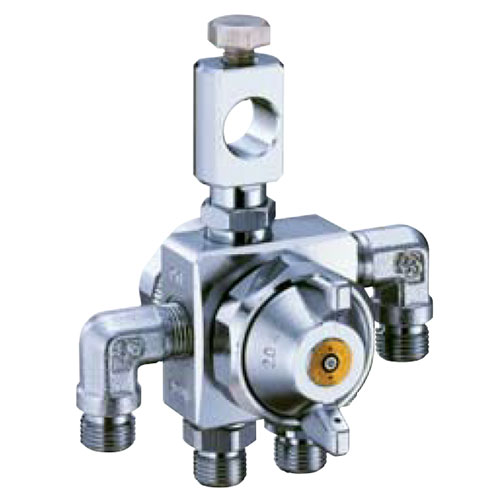

●ST-6W 廣角平吹型
僅管液量少,也可產生比ST-6更寬廣的平吹噴幅效果。
霧化空氣與噴幅空氣為分離式,空氣入口有3處。

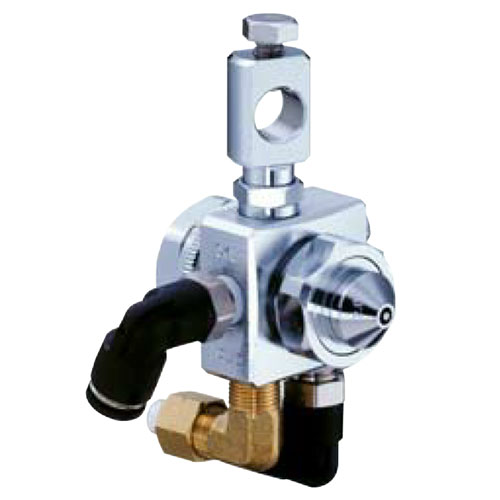

●ST-6R 圓吹専用
標記・小型物塗装用。
沖壓油、防銹油,各種離型劑等經過低壓霧化後,防止噴霧飛濺。

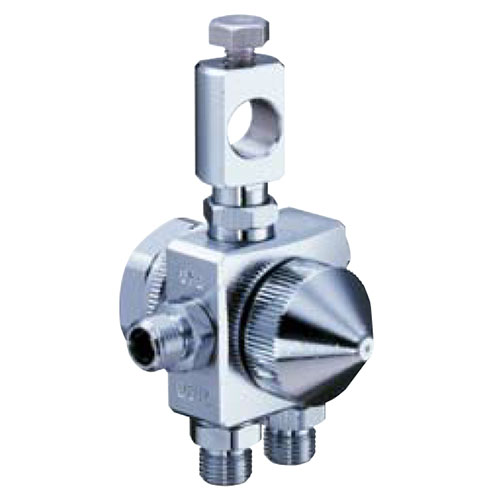

●ST-6RW 廣角圓吹型
可產生比ST-6R更大的廣角圓吹噴幅效果。
獨特的渦卷氣流效果,凹型側面塗裝效果亦佳。防止噴帽的汙垢與阻塞。
●ST-6PR 無霧化,加壓噴射型
輸送帶的鏈條、軸承、齒輪等的給油。
無霧化的水槍式噴射,對於單點進行給油。
多數採用於各種工廠的輸送線的給油上。
供給油脂時需使用壓送桶(指不可使用重力式容器供料)。
型式 | 噴幅形狀 | 噴嘴口徑 φmm |
吐出量 ㎖/min |
噴幅 mm |
平均粒徑 SMDμm |
空氣使用量 ℓ/min |
質量 g |
ST-6 | 圓吹・平吹 | 0.5 | 0~ 62 | 260 | 28 | 46 | 285 |
1.0 | 0~200 | 360 | 39 | 54 | |||
1.3 | 0~390 | 420 | 43 | 65 | |||
2.0 | 0~570 | 460 | 47 | 76 | |||
ST-6SK | 極細圓吹 | 0.5 | 0~ 50 | ※2~10 | 29 | 14 | 255 |
1.0 | 0~162 | ※2~10 | 32 | 36 | |||
ST-6W | 廣角平吹 | 0.5 | 0~ 60 | 360 | 14 | 90 | 300 |
1.0 | 0~200 | 380 | 14 | 96 | |||
1.3 | 0~380 | 400 | 17 | 126 | |||
ST-6R | 圓吹 | 0.5 | 0~ 64 | φ 75 | 32 | 30 | 255 |
1.0 | 0~230 | φ 90 | 41 | 35 | |||
1.3 | 0~360 | φ 95 | 44 | 40 | |||
2.0 | 0~600 | φ100 | 49 | 58 | |||
ST-6RW | 廣角圓吹 | 0.5 | 0~ 64 | φ100 | 19 | 52 | 255 |
1.0 | 0~260 | φ120 | 34 | 66 | |||
1.3 | 0~400 | φ140 | 34 | 72 | |||
2.0 | 0~600 | φ150 | 34 | 76 | |||
ST-6PR | 無霧化 | 0.5 | 210 | - | - | 6 | 280 |
