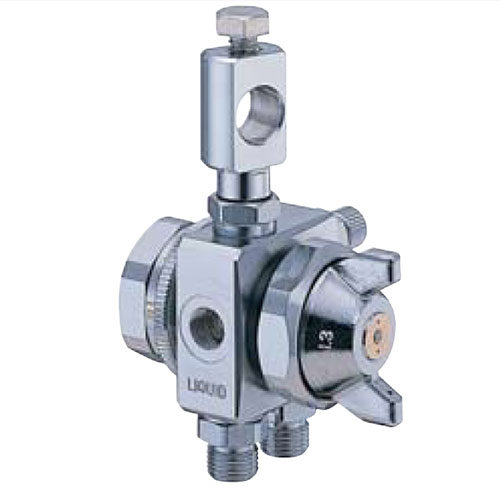

●ST-5 圓吹・平吹両用
ST-5噴槍的標準型。可用於塗裝、離型劑以及加濕等各種用途。
有噴幅調節器,可改變平吹的大小範圍。
●ST-5SK 極細圓吹型
極細圓吹,適用於小型標記與細線條。
移動產品或是噴槍即可拉出線條。
少量噴塗時可不需遮蔽,直接進行塗裝。
最小圓吹φ2mm起。
●ST-5P 防止飛濺 圓吹・平吹両用
防止飛濺型。
噴塗沖壓油等時,本體內部會將霧化空氣抑制於低壓,防止油霧的飛濺。
粒子較粗,空氣壓力請設於0.2~0.25MPa左右使用。
●ST-5R 圓吹専用
圓吹専用。
適用於標記與小型物塗裝等。
●ST-5RW 廣角圓吹型
可產生比ST-5R更大的廣角圓吹噴幅效果。
獨特的渦卷氣流效果,凹型側面塗裝效果亦佳。
防止噴帽的汙垢與阻塞。

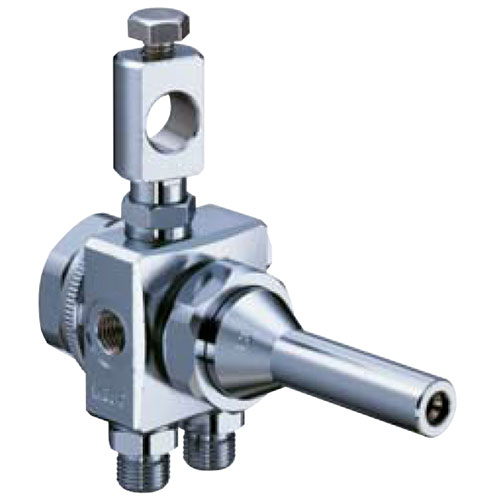

●ST-5L 直進圓吹型
噴塗距離長的直進圓吹。適用於鋁壓鑄件與冷卻用途。
不適用於塗料與凝固液體。
噴帽長度50mm。
型式 | 噴幅形狀 | 噴嘴口徑 φmm |
吐出量 ㎖/min |
噴幅 mm |
平均粒徑 SMDμm |
空氣使用量 ℓ/min |
質量 g |
ST-5 | 圓吹、平吹 | 0.5 | 0~ 65 | 250 | 11 | 63 | 280 |
1.0 | 0~210 | 360 | 15 | 70 | |||
1.3 | 0~350 | 420 | 16 | 87 | |||
2.0 | 0~480 | 420 | 17 | 104 | |||
ST-5SK | 極細圓吹 | 0.5 | 0~ 58 | ※2~10 | 19 | 18 | 250 |
1.0 | 0~260 | ※2~10 | 21 | 56 | |||
ST-5P | 圓吹、平吹 | 0.5 | 0~ 50 | 270 | 16 | 20 | 280 |
1.0 | 0~180 | 360 | 110 | 16 | |||
1.3 | 0~260 | 450 | 92 | 17 | |||
2.0 | 0~420 | 450 | 118 | 16 | |||
ST-5R | 圓吹 | 0.5 | 0~ 60 | φ 85 | 15 | 28 | 250 |
1.0 | 0~250 | φ110 | 27 | 50 | |||
1.3 | 0~380 | φ120 | 33 | 60 | |||
2.0 | 0~600 | φ120 | 35 | 82 | |||
ST-5RW | 廣角圓吹 | 0.5 | 0~ 84 | φ100 | 13 | 72 | 250 |
1.0 | 0~280 | φ130 | 20 | 86 | |||
1.3 | 0~460 | φ140 | 25 | 98 | |||
2.0 | 0~580 | φ150 | 61 | 102 | |||
ST-5L | 圓吹 | 1.3 | 0~185 | φ 60 | 26 | 70 | 280 |
2.0 | 0~280 | φ 70 | 23 | 90 |
※ 上列Fuso Lumina噴槍噴霧資料為:重力落差1m、液量最大、噴塗距離300mm
(平均粒徑200mm), 空氣壓力0.3MPa的條件下,用水噴塗的資料。
※ 上列表格內的數值是使用水而得的參考值。使用水以外的液體時,數值會有差異。
※ Fuso Lumina噴槍ST-5SK 最小噴幅=液量1.5㎖/min、噴塗距離5~20mm的情形。
