日本遠藤工業ENDO KOGYO設計 集電環(滑環‧集電滑環‧導電滑環)
SPM系列
構成概要：
碳刷：銅刷
鏈結：銅合金、硬質鍍金
本體：壓鑄鋁
軸：SUS304
旋轉方向：CW-CCW
環境溫度：-20℃～+50℃
| 型式 | 環數 | 容許 電流 A |
接觸 抵抗 Ω |
絕緣 抵抗 MΩ |
旋轉 扭力 N‧m |
容許 轉速 rpm |
旋轉 壽命 rev |
質量 g |
|---|---|---|---|---|---|---|---|---|

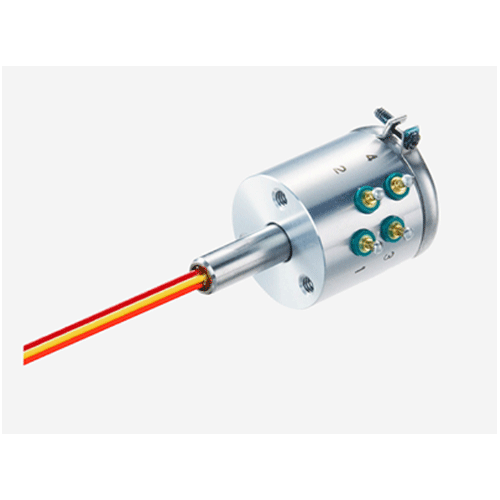

| SPM-22-4P-02 | 4 | 0.2 | 0.3 | 100 | 0.003 | 400 | 2x107 | 26 |
| SPM-35-4P-02 | 4 | 0.3 | 0.3 | 100 | 0.005 | 400 | 2x107 | 90 |
| SPM-35-6P-02 | 6 | 110 | ||||||
| SPM-35-8P-02 | 8 | 120 | ||||||
| SPM-35-12P-02 | 12 | 200 | ||||||
| SPM-50-4P-02 | 4 | 0.3 | 0.3 | 100 | 0.01 | 400 | 2x107 | 120 |
| SPM-50-6P-02 | 6 | 160 | ||||||

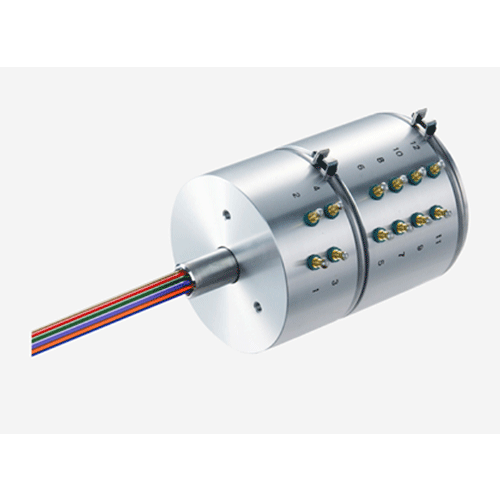

| SPM-50-8P-02 | 8 | 165 | ||||||
| SPM-50-12P-02 | 12 | 220 | ||||||
| SPM-50-16P-02 | 16 | 0.02 | 250 | |||||
| SPM-50-18P-02 | 18 | 320 | ||||||
| SPM-100-6P-03 | 6 | 5.0 | 0.1 | 100 | 0.10 | 200 | 1x107 | 720 |
| SPM-100-12P-03 | 12 | 1000 | ||||||
| SPM-100-18P-03 | 18 | 1200 | ||||||
| SPM-100-24P-03 | 24 | 1500 |
