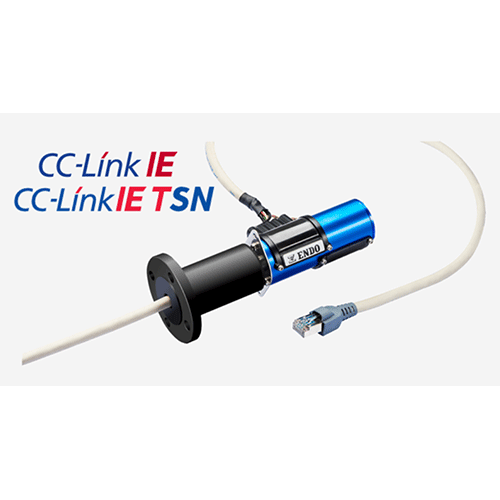

日本遠藤工業ENDO KOGYO設計 集電環(滑環‧集電滑環‧導電滑環)
SRP系列
●採用革新技術。
●採用小型且堅固的本體材質。
●讓通訊不中斷的新型碳刷方式，提升產品的信賴度。
構成概要SRP-CN4、SRP-DN5、SRP-CL4、SRP-ML3、SRP-3003：
碳刷：金合金
鏈結：銅合金、硬質鍍金
本體：鋁
軸：鋁
旋轉方向：CW-CCW
環境溫度：0℃～+50℃(不結露) 標高1000m以下
旋轉壽命：3000萬次、不需保養。
電線耐張強度：每條3N，請勿施加負荷於電線上。
容許轉速：通訊保證值0~400rpm
震動強度：5G以下
構成概要SRP-CL4H、SRP-10003、SRP-13575：
碳刷：金合金
鏈結：銅合金、硬質鍍金
本體：鋁
軸：鋁
旋轉方向：CW-CCW
環境溫度：0℃～+50℃(不結露) 標高1000m以下
旋轉壽命：3000萬次。
電線耐張強度：每條3N，請勿施加負荷於電線上。
震動強度：5G以下
| 型式 | 依據規格 對應規格 |
接觸抵抗 Ω |
電氣構成 |
|---|---|---|---|

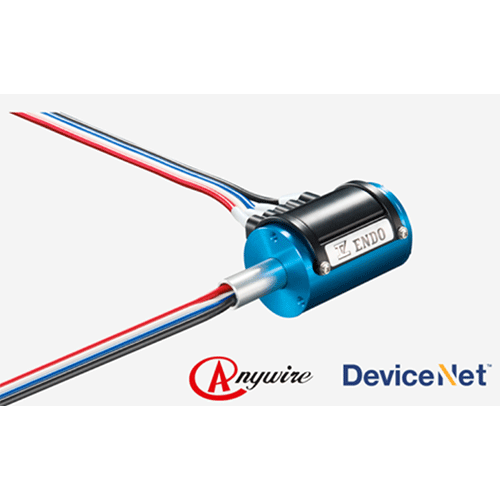

| SRP-CN4-F SRP-CN4-R |
CompoNet DeviceNet (僅F型) |
紅黑0.06 白藍0.10 |
通信2環0.3A(白藍) 電源DC24V2環5A(紅黑) |

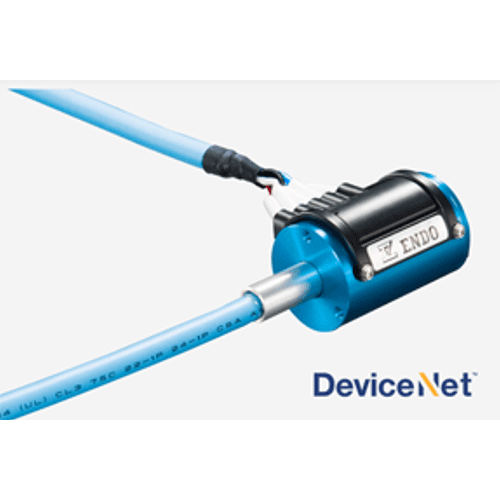

| SRP-DN5 | DeviceNet | 紅黑0.11 白藍0.21 披覆0.12 |
通信2環0.3A(白藍)、 電源DC24V2環5A(紅黑) 披覆1環 |
| SRP-CL4 | CC-Link | 白藍黃0.10 披覆0.05 |
通信3環0.3A(白藍黃) 披覆1環 |

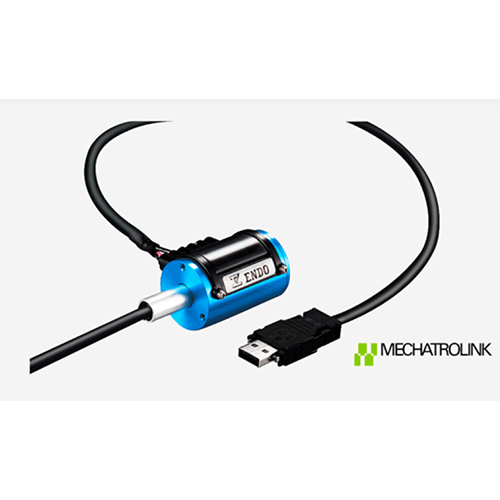

| SRP-ML3 | MECHATROLINK-II | － | 通信2環0.3A(紅黑) 披覆1環 |
| SRP-3003 | RS-422 / 485 /232C | 0.16 | 通信AC、DC250V 4~18環0.3A (僅限偶數環) |
| SRP-CL4H | CC-Link | 白藍黃0.20 披覆0.10 |
通信3環0.3A(白藍黃) 披覆1環 |
| SRP-10003 | RS-422 / 485 /232C | － | 通信AC、DC250V 4~18環0.3A (僅限偶數環) |
| SRP-13575 | － | － | 電源泛用AC250V 4~12環7.5A、4~24環5.0A 4~36環2.5A |
| 型式 | 旋轉扭力 N‧m |
容許徑向 推力荷重 N |
保護等級 | 附屬電線 | 質量 g |
|---|---|---|---|---|---|
| SRP-CN4-R SRP-CN4-F |
0.03以下 | 13 | 等同IP4X | F型扁平 R型圓形 1m |
250 |
| SRP-DN5 | 1m | ||||
| SRP-CL4 | |||||
| SRP-ML3 | |||||
| SRP-3003 | 110 | ||||
| SRP-CL4H | 0.1以下 | － | 1m | 1100 | |
| SRP-10003 | 0.1以下 | － | 0.5m | 6環1100 12環1400 18環1800 |
|
| SRP-13575 | 0.1~0.2以下 | － | 4環1500 ～ 36環5000 |
