ENDO KOGYO日本遠藤工業製造,泛用型彈簧式電纜捲線器。
符合RoHS規範。
●電纜最大捲取長度為5~65m,集電裝置有20~150A等規格,種類齊全。
●適用於移動台車、各種起重機、照明等動力與控制線的捲取。
本產品亦有生產手動式。

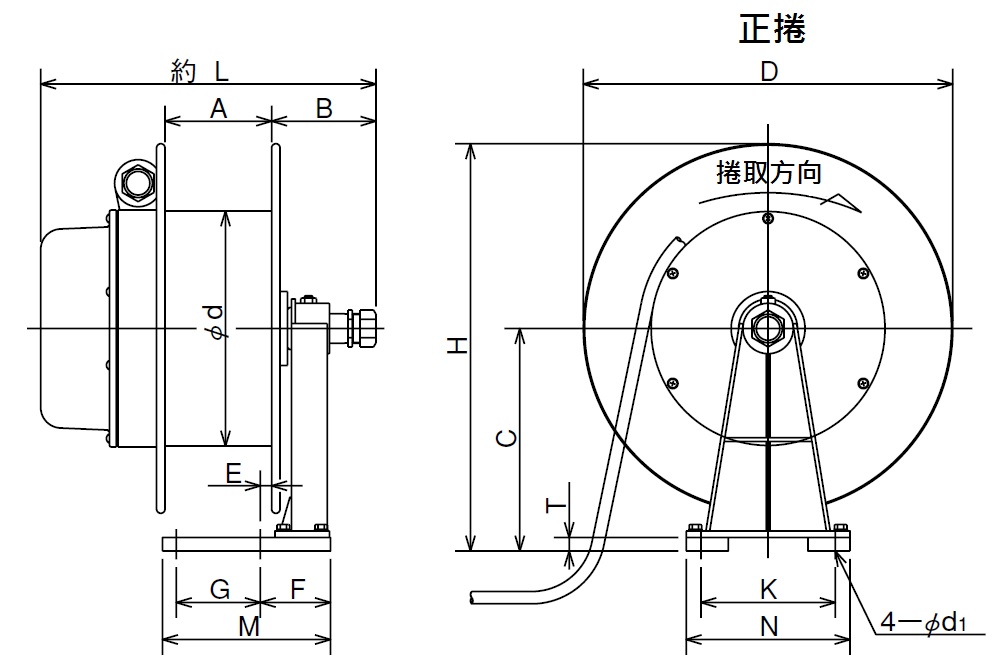

CRL-2205~3A416W外觀 CRL-4M424~7875F外觀
型 式 | 外觀尺寸 (mm) | |||||||
D | d | A | B | C | H | L | E | |
CRL-2205 | 292 | 200 | 75 | 90 | 185 | 331 | 275 | 5.0 |
CRL-2A205W | 292 | 200 | 110 | 90 | 185 | 331 | 310 | 22.5 |
CRL-2A210 | 292 | 200 | 110 | 90 | 185 | 331 | 310 | 22.5 |
CRL-2305 | 350 | 200 | 75 | 90 | 215 | 390 | 275 | 5.0 |
CRL-2A305W | 350 | 200 | 110 | 90 | 215 | 390 | 310 | 22.5 |
CRL-3316 | 350 | 230 | 75 | 95 | 215 | 390 | 280 | 4.0 |
CRL-3A309W | 350 | 230 | 110 | 90 | 215 | 390 | 310 | 22.5 |
CRL-3A316W | 350 | 230 | 110 | 95 | 215 | 390 | 315 | 21.5 |
CRL-3409 | 440 | 230 | 75 | 90 | 260 | 480 | 275 | 4.0 |
CRL-3A409W | 440 | 230 | 110 | 90 | 260 | 480 | 310 | 22.5 |
CRL-3A416W | 440 | 230 | 110 | 95 | 260 | 480 | 315 | 21.5 |
CRL-4M424 | 440 | 280 | 127 | 124 | 265 | 485 | 399 | 13.5 |
CRL-4424W | 440 | 280 | 165 | 124 | 265 | 485 | 437 | 32.5 |
CRL-4424T | 440 | 280 | 165 | 124 | 265 | 485 | 437 | 32.5 |
CRL-4424F | 440 | 280 | 165 | 124 | 265 | 485 | 437 | 32.5 |
CRL-4524T | 510 | 280 | 165 | 124 | 305 | 560 | 437 | 32.5 |
CRL-4524F | 510 | 280 | 165 | 124 | 305 | 560 | 437 | 32.5 |
CRL-5M636 | 630 | 360 | 127 | 120 | 370 | 685 | 395 | 13.5 |
CRL-5636W | 630 | 360 | 165 | 120 | 370 | 685 | 433 | 32.5 |
CRL-5636T | 630 | 360 | 165 | 120 | 370 | 685 | 433 | 32.5 |
CRL-5636F | 630 | 360 | 165 | 120 | 370 | 685 | 433 | 32.5 |
CRL-5655W | 630 | 360 | 165 | 120 | 370 | 685 | 433 | 32.5 |
CRL-5655T | 630 | 360 | 165 | 120 | 370 | 685 | 433 | 32.5 |
CRL-6756F | 750 | 440 | 220 | 134 | 435 | 810 | 502 | 50.0 |
CRL-6756V | 750 | 440 | 220 | 134 | 435 | 810 | 502 | 50.0 |
CRL-6775W | 750 | 440 | 220 | 134 | 435 | 810 | 502 | 50.0 |
CRL-6775T | 750 | 440 | 220 | 134 | 435 | 810 | 502 | 50.0 |
CRL-6775F | 750 | 440 | 220 | 134 | 435 | 810 | 502 | 50.0 |
CRL-6M7112W | 750 | 440 | 172 | 134 | 435 | 810 | 454 | 25.0 |
CRL-7875T | 870 | 550 | 220 | 134 | 500 | 935 | 502 | 50.0 |
CRL-7875F | 870 | 550 | 220 | 134 | 500 | 935 | 502 | 50.0 |
型 式 | 外觀尺寸 (mm) | 質量 (kg) |
||||||
G±1 | K±1 | M | N | F | T | d1 | ||
CRL-2205 | 65 | 100 | 145 | 125 | 50.5 | 8 | 9 | 10 |
CRL-2A205W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 13 |
CRL-2A210 | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 13 |
CRL-2305 | 65 | 100 | 145 | 125 | 50.5 | 8 | 9 | 11 |
CRL-2A305W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 14 |
CRL-3316 | 65 | 100 | 145 | 125 | 50.5 | 8 | 9 | 13 |
CRL-3A309W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 16 |
CRL-3A316W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 16 |
CRL-3409 | 65 | 100 | 145 | 125 | 50.5 | 8 | 9 | 14 |
CRL-3A409W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 18 |
CRL-3A416W | 65 | 100 | 145 | 125 | 68.0 | 8 | 9 | 18 |
CRL-4M424 | 100 | 160 | 200 | 195 | 83.5 | 16 | 13 | 28 |
CRL-4424W | 100 | 160 | 230 | 195 | 102.5 | 16 | 13 | 34 |
CRL-4424T | 100 | 160 | 230 | 195 | 102.5 | 16 | 13 | 40 |
CRL-4424F | 100 | 160 | 230 | 195 | 102.5 | 16 | 13 | 46 |
CRL-4524T | 100 | 160 | 230 | 195 | 102.5 | 16 | 13 | 42 |
CRL-4524F | 100 | 160 | 230 | 195 | 102.5 | 16 | 13 | 48 |
CRL-5M636 | 100 | 160 | 245 | 225 | 94.5 | 19 | 13 | 42 |
CRL-5636W | 100 | 160 | 285 | 225 | 113.5 | 19 | 13 | 52 |
CRL-5636T | 100 | 160 | 285 | 225 | 113.5 | 19 | 13 | 62 |
CRL-5636F | 100 | 160 | 285 | 225 | 113.5 | 19 | 13 | 72 |
CRL-5655W | 100 | 160 | 285 | 225 | 113.5 | 19 | 13 | 57 |
CRL-5655T | 100 | 160 | 285 | 225 | 113.5 | 19 | 13 | 70 |
CRL-6756F | 120 | 200 | 355 | 265 | 146.0 | 19 | 13 | 97 |
CRL-6756V | 120 | 200 | 355 | 265 | 146.0 | 19 | 13 | 110 |
CRL-6775W | 120 | 200 | 355 | 265 | 146.0 | 19 | 13 | 85 |
CRL-6775T | 120 | 200 | 355 | 265 | 146.0 | 19 | 13 | 100 |
CRL-6775F | 120 | 200 | 355 | 265 | 146.0 | 19 | 13 | 115 |
CRL-6M7112W | 120 | 200 | 302 | 265 | 121.0 | 19 | 13 | 100 |
CRL-7875T | 120 | 200 | 355 | 295 | 146.0 | 22 | 13 | 115 |
CRL-7875F | 120 | 200 | 355 | 295 | 146.0 | 22 | 13 | 130 |
●集電環容量(額定電壓AC600V)
適用型式:
30A:CRL-2205~3A416W
20A、50A、100A:CRL-4M424~7875F
150A:CRL-6756F~7875F
額定電流 | 電極數量 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
30A | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | ─ | ─ | ─ | ─ |
20A | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 32 |
50A | 3 | 4 | 6 | 8 | 10 | 12 | ─ | ─ | ─ | ─ | ─ | ─ |
100A | 3 | 4 | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
150A | 3 | 4 | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
●因電極數量不同,L尺寸増量(單位:mm)
電極數量 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 30 | 32 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電流 30A | 0 | 21 | 41 | 61 | 81 | 101 | 122 | ─ | ||||||
電流 20A | 0 | 30 | 50 | 80 | 100 | 140 | 200 | 240 | 280 | |||||
電流 50A | 0 | 30 | 50 | 80 | ─ | |||||||||
電流 100A | 30 | 50 | ─ | |||||||||||
電流 150A | 97 | 127 | ─ |
●規格、最大捲取長度
型 式 | 最大扭力 N・m |
最大捲取 力量 N |
彈簧總捲數 |
---|---|---|---|
CRL-2205 | 4.9 | 49 | 20 |
CRL-2A205W | 4.9 | 49 | 39 |
CRL-2A210 | 9.8 | 98 | 20 |
CRL-2305 | 4.9 | 49 | 20 |
CRL-2A305W | 4.9 | 49 | 39 |
CRL-3316 | 15.6 | 132 | 13 |
CRL-3A309W | 8.8 | 73 | 38 |
CRL-3A316W | 15.6 | 132 | 26 |
CRL-3409 | 8.8 | 73 | 19 |
CRL-3A409W | 8.8 | 73 | 38 |
CRL-3A416W | 15.6 | 132 | 26 |
CRL-4M424 | 23.5 | 166 | 13 |
CRL-4424W | 23.5 | 166 | 26 |
CRL-4424T | 23.5 | 166 | 39 |
CRL-4424F | 23.5 | 166 | 52 |
CRL-4524T | 23.5 | 166 | 39 |
CRL-4524F | 23.5 | 166 | 52 |
CRL-5M636 | 35.3 | 196 | 13 |
CRL-5636W | 35.3 | 196 | 26 |
CRL-5636T | 35.3 | 196 | 39 |
CRL-5636F | 35.3 | 196 | 52 |
CRL-5655W | 53.9 | 294 | 24 |
CRL-5655T | 53.9 | 294 | 36 |
CRL-6756F | 54.9 | 245 | 48 |
CRL-6756V | 54.9 | 245 | 60 |
CRL-6775W | 73.5 | 333 | 24 |
CRL-6775T | 73.5 | 333 | 36 |
CRL-6775F | 73.5 | 333 | 48 |
CRL-6M7112W | 109 | 490 | 24 |
CRL-7875T | 73.5 | 264 | 36 |
CRL-7875F | 73.5 | 264 | 48 |
