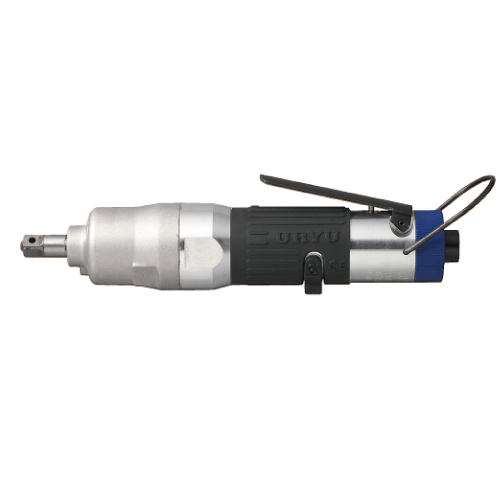

日本URYU瓜生製作的氣動工具 UAT系列油壓脈衝扳手 直型
繼承ULT系列的高性能特質：
●可靠的扭力精確度與確實遮斷
1. 活塞構造能使鎖付時，可以一滴不漏且正確捕捉從脈衝部通過調壓閥時所流過的高壓油，
以達到設定扭力值時能瞬間遮斷，大幅地提高了扭力的精度。
2. 調整彈簧的設計讓供給空壓即使降低到0.35MPa也能夠確實遮斷。
●提升能源與降低維修成本
3. 搭載滾式羽根(加入了圓棒的油壓缸內葉片)構造，除了大幅提升效能以外，因為圓棒的效果能夠
大幅減少羽根的損耗，進而降低維修時所需的成本。
4. 能以高壓每秒打擊數十下的脈衝部油封為URYU原創的油封 – SU環。它帶來的油封效果能使維修
後的使用周期延長。
●大幅降低使用者負擔
5. 能降低扳機(壓板)所產生的負荷的輕型觸摸式扳機以及精簡的握把設計，讓使用者即便長時間持
續使用，也不會讓手指、手腕承受太大的負擔。
●顧慮環保的設計
6. 本產品顧慮環保問題，取消了工具本體的塗裝工程。在標準款的工具本體均套上矽膠保護套，使
工具不會傷到鎖緊工件。
●能力相關
| 型式名 | 能力mm | 扭力範圍N・m | 空荷轉速（約）rpm | |||
|---|---|---|---|---|---|---|
| 0.4〜0.5MPa | 0.5〜0.6MPa | 0.4MPa | 0.5MPa | 0.6MPa | ||
| UAT40S | 5 | 4.5-8.0 | 4.5-8.0 | 3000 | 3200 | 3300 |
| UAT50S | 6-8 | - | 7.0-15.5 | - | 3700 | 3900 |
| UAT60S | 8 | - | 15.0-32.0 | - | 5400 | 5700 |
| UAT70S | 8-10 | - | 30.0-50.0 | - | 4400 | 4700 |
| UAT30SD | 4-5 | 2.5-5.5 | 2.5-5.5 | 3100 | 3300 | 3400 |
| UAT40SD | 5 | 4.5-8.0 | 4.5-8.0 | 3000 | 3200 | 3300 |
| UAT50SD | 6-8 | - | 7.0-15.5 | - | 3700 | 3900 |
| UAT60SD | 8 | - | 15.0-32.0 | - | 5400 | 5700 |
| UAT50SL | 6-8 | 7.0-15.5 | - | 3800 | 4000 | - |
| UAT60SL | 8 | 13.0-28.0 | - | 5300 | 5600 | - |
| UAT70SL | 8-10 | 25.0-45.0 | - | 4400 | 4700 | - |
| UAT50SDL | 6-8 | 7.0-15.5 | - | 3800 | 4000 | - |
| UAT60SDL | 8 | 13.0-28.0 | - | 5300 | 5600 | - |
●尺寸相關
| 型式名 | 全長 mm |
重量 kg |
軸心線 到側邊 mm |
驅動軸 sq mm |
建議軟管 内徑mm |
耗氣量 m3／ min |
噪音 dB(A) |
|---|---|---|---|---|---|---|---|
| UAT40S | 224 | 0.85 | 22.5 | 9.5 | 6.5 | 0.20 | 70 |
| UAT50S | 224 | 0.85 | 22.5 | 9.5 | 6.5 | 0.25 | 78 |
| UAT60S | 229 | 0.87 | 22.5 | 9.5 | 8.0 | 0.30 | 80 |
| UAT70S | 239 | 0.95 | 23.5 | 9.5 | 8.0 | 0.35 | 80 |
| UAT30SD | 222 | 0.75 | 21.5 | 6.35Hex | 6.5 | 0.35 | 80 |
| UAT40SD | 227 | 0.85 | 22.5 | 6.35Hex | 6.5 | 0.20 | 70 |
| UAT50SD | 227 | 0.85 | 22.5 | 6.35Hex | 6.5 | 0.25 | 78 |
| UAT60SD | 232 | 0.87 | 22.5 | 6.35Hex | 8.0 | 0.30 | 80 |
| UAT50SL | 224 | 0.85 | 22.5 | 9.5 | 6.5 | 0.20 | 75 |
| UAT60SL | 229 | 0.87 | 22.5 | 9.5 | 8.0 | 0.25 | 77 |
| UAT70SL | 239 | 0.95 | 23.5 | 9.5 | 8.0 | 0.27 | 78 |
| UAT50SDL | 227 | 0.85 | 22.5 | 6.35Hex | 6.5 | 0.20 | 75 |
| UAT60SDL | 232 | 0.87 | 22.5 | 6.35Hex | 8.0 | 0.25 | 77 |
※耗氣量：空氣壓力0.6MPa負載時的數據。型式名附加L的類型是空氣壓力0.4MPa負載時的數據。

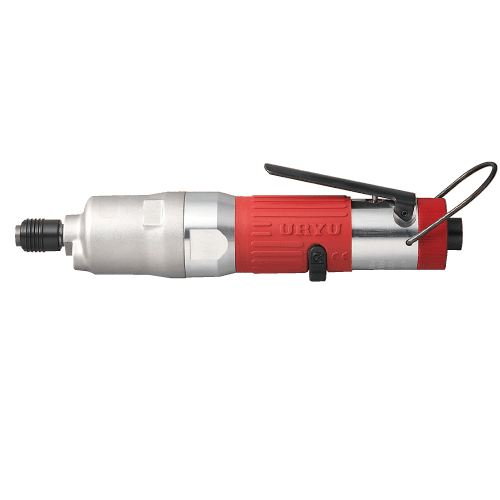

※型式名有D的類型代表前端為起子頭。
