日本NITTO SEIKO 日東精工製作供料鎖緊機

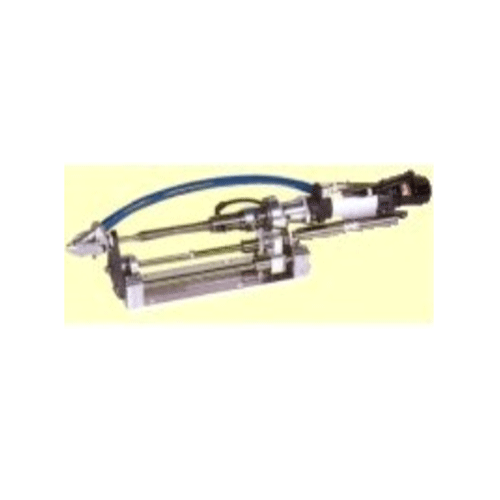

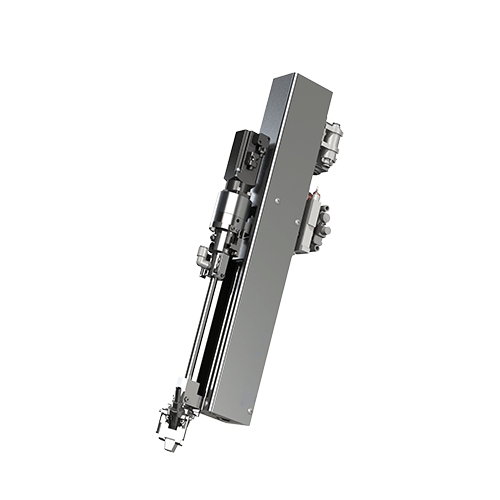

FM312V, FM513V與FM810V，
生產線與機器手臂用自動螺絲鎖緊裝置。
●生產線、機器手臂用鎖緊裝置。
●小型、輕量，操作容易。
●鎖緊方向靈活，可大幅貢獻於螺絲鎖緊的自動化以及省力化。
●最小可對應至1.7mm的精密螺絲。
●實績眾多。
●螺絲可直接自動供應到起子的前端。
●可作為生產線或是機器手臂搭載的拴緊機使用。
| 型式 | FM312V | FM513V 汽缸驅動 |
FM513VZ AC伺服馬達 |
FM810V-01 | FM810V-02 | |
|---|---|---|---|---|---|---|
| 適用螺絲 | 種類 | 小型螺絲、攻牙螺絲等 (FM810V-02用於：六角螺栓) | ||||
| 尺寸 | 1.7~3mm | 2~5mm | 5~8mm | |||
| 長度上限 | Max 10mm | Max 18mm | Max 30mm | |||
| 設定扭力範圍 | 0.1~1.5 N‧m | 0.3~3.8 N‧m | 4~22 N‧m | |||
| 拴緊工具 | KX 伺服拴緊工具 | KX 伺服拴緊工具 (選購：NX 伺服拴緊工具) |
KX 伺服拴緊工具 NX 伺服拴緊工具 |
|||
| 拴緊行程 | 50 (選購：75, 100) |
50, 100, 150 (選購： 200, 250) |
100,150,200 (01型可選購：250) |
|||
| 螺絲固定方式 | Vacuum | |||||
| 異常偵測機能 | 扭力不足、螺絲不足、 光電感應器偵測螺絲上浮 (FM312V 與 FM513V ) 近距感應器偵測螺絲上浮 (FM513VZ 與 FM810V) |
|||||
| 空氣壓力 | 0.4~0.5MPa | |||||
| 電源電壓 | 單相 AC200V (選購 : 100V) | |||||
| 拴緊元件重量 | 5.0kg | 6.0kg | 7.0kg | 10.0kg | 12.5kg | |
| 搭配螺絲供給裝置 | FF503H、FF311DR | |||||
