最適合用於小型倉庫的短揚程、低頻率使用等用途。於狹小空間中可充分發揮產品性能。

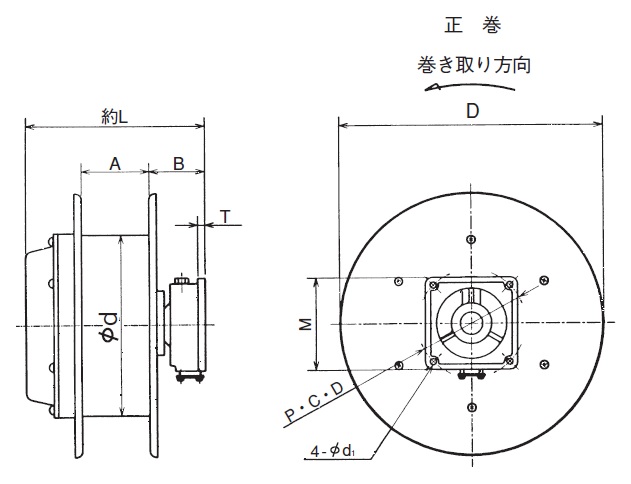

●尺寸圖
型式 | 外觀尺寸(mm) | 質量 (kg) |
||||||||
D | d | A | B | L | M | P‧C‧D | T | d1 | ||
CRF-11032 | 275 | 160 | 90 | 55 | 189 | 102 | 120 | 10 | 7 | 8 |
CRF-1105-1 | 240 | 160 | 90 | 55 | 189 | 102 | 120 | 10 | 7 | 8 |
CRF-1105 | 275 | 160 | 90 | 55 | 189 | 102 | 120 | 10 | 7 | 8 |
●集電環容量(額定電壓AC250V)
額定電流 | 電極數量 | |||
---|---|---|---|---|
12A | 3 | 4 | 6 | 8 |
●因電極數量不同,L尺寸増量(單位:mm)
電極數量 | 3 | 4 | 6 | 8 |
---|---|---|---|---|
電流 12A | 0 | 0 | 24 | 40 |
●規格、最大捲取長度
型式 | 最大扭力 N・m |
最大捲取 力量 N |
彈簧總捲數 | 捲取長度(L)(m) | ||
---|---|---|---|---|---|---|
φ11 | φ13 | φ14.5 | ||||
CRF-11032 | 3.1 | 39 | 22 | 12 | 12 | 7 |
CRF-1105-1 | 4.9 | 60 | 17 | 7 | 6 | 5 |
CRF-1105 | 4.9 | 60 | 17 | 8 | 7 |
