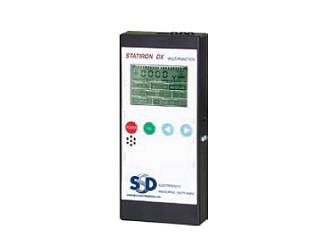

帶電物體的表面電壓測定、帶電板監視器、離子平衡監視器的3種作用、多功能的靜電測定器。
搭配有測量數據記憶功能的方便型數字顯示、可以外部數據傳輸。
●帶電物體的電壓非接觸測量、最小電壓顯示1V為電子設備ESD對策用是最合適的。
●高壓電源和計時器是內置的、帶電板(選用)當你使用時可選A或B。
發揮帶電板及大氣中的離子平衡的監視功能。(選購品:帶電板)
帶電特性評估的面積小時、請使用小型的帶電板B。此時的最小電壓值顯示為 1 V。
●搭配有採樣測量和測量數據記憶功能。
●圖表顯示的數據傳輸和試算表軟體 (選購品)、可連接到電腦。
用途:
●半導體IC、MR頭等的電子設備的帶電電壓測量。
●基板、液晶面板的帶電電子測量。
●各種電離器(空間用、桌上用、離子空氣槍等)的特性評價。
●空間的離子平衡監視。
●摩擦帶電、静電誘導等的測定。
製品型式名稱 | DX-01(單品) | DX-02(整組) |
---|---|---|
信號檢出方式 | 振動式斬波器方式 ※1 | |
● 表面電壓測定 ● | ||
測定電壓範圍 | Lo模式時0~±1999V Hi模式時0~±19.99kV |
|
測定精度 | ±10% rdg ±2 digit Lo模式時 解析度1V Hi模式時 解析度10V |
|
測定距離 | Lo模式時30mm Hi模式時50mm(被測定物與檢出部之間) |
|
測定距離調整 | 紅色LED光焦點式(光學標記的焦點距離 30 或 50 mm) | |
被測定物補正 | 標準200×200mm・50×50mm | |
極性表示 | 只顯示負極性(-) | |
電池檢查 | 顯示屏中剩餘量顯示 | |
● 衰減測定 ※2 ● | ||
衰減電壓範圍 | - | ±1000V → ±100V 或是 ±1000V → ±10V |
計時器顯示 | - | 0.0sec~900.0sec (定時自動電源關閉功能) |
電壓顯示 | - | 0V~±2000V |
● 離子平衡測定 ※2 ● | ||
警報電壓 | - | -100V以下或是+100V以上 -10V以下或是+10V以上 |
電壓顯示 | - | 0~±200V |
● 其他功能規格 ● | ||
功能 | 測量數據記憶功能 自動電源關閉(無操作15分鐘) 自動零位調整、 模擬輸出 |
測量數據記憶功能 電腦連接數據管理 (真實・記憶模式) ※3 ※4 自動電源關閉(無操作15分鐘) 自動零位調整、 模擬輸出 |
電源 | DC9V鹼性電池1個、連續使用約17小時±1小時 | |
使用環境 | 周圍温度:0~40℃ 周圍濕度:10~60%RH |
|
本體尺寸 | 66×25×150mm(W×D×H) | |
質量 | 200g(含電池) | |
附件 | AC配接器、 DC9V乾電池(鹼性)、 接地線、 模擬記錄器用電纜、 本體軟外殼 |
AC配接器、 DC9V乾電池(鹼性)、 接地線、 模擬記錄器用電纜、 本體軟外殼、 帶電板A、帶電板B、 帶電板B用電纜、 PC連接用電纜(RS-232C)、 PC連接用軟體程式(DX-TOOL)、 架台、全套收藏配件箱 |
DX-01用選購品 | 帶電板A、帶電板B、 帶電板B用電纜、 PC連接用電纜(RS-232C)、 PC連接用軟體程式(DX-TOOL)、 架台、全套收藏配件箱 |
- |
